کاتالوگ برد جک تی ام تی

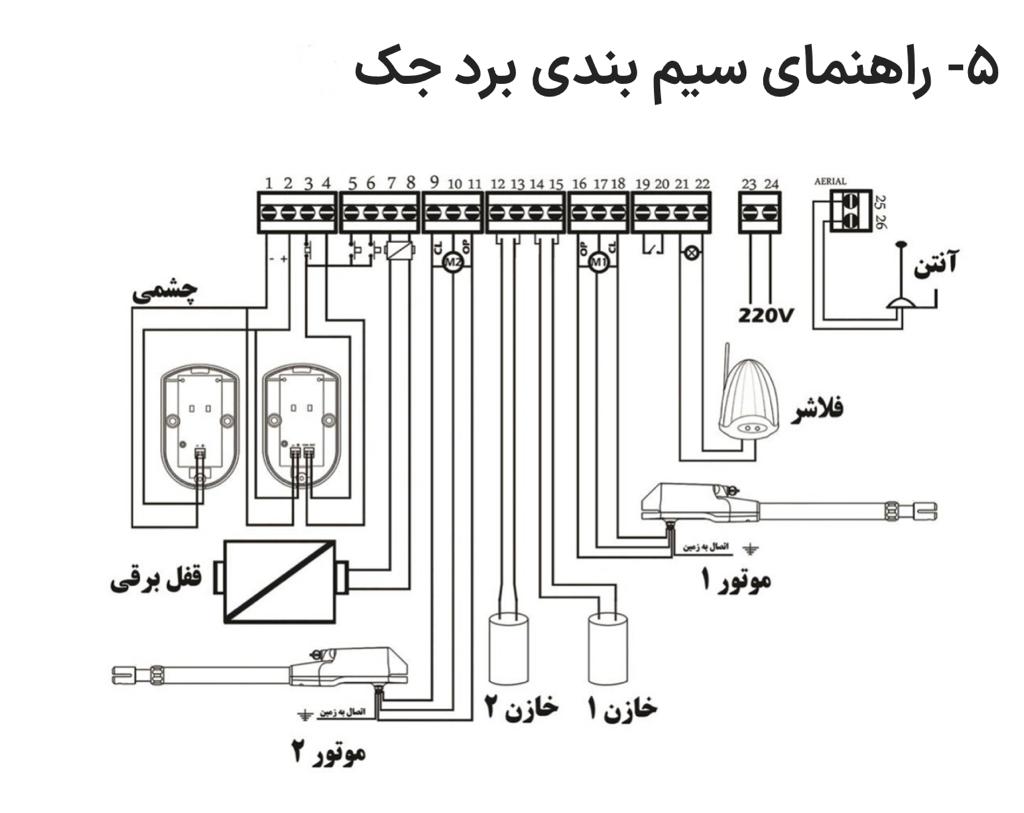

1-راهنمای نصب ترمینال های برد جک تی ام تی
۱- تغذیه ۱۲ ولت چشمی سنسور
۲- تغذیه ۱۲ ولت چشمی سنسور
۳- تحریک چشمی
۴- مشترک
۵- تحریک دستی دو لنگه
۶- تحریک دستی تک لنگه
۷ و۸-قفل درب بازکن ۱۲ ولت
۹ و ۱۰و۱۱ – موتور ۲ -لنگه زیری
۱۲و۱۳ – خازن موتور ۲
۱۴و۱۵- خازن موتور ۱
۱۶و۱۷و۱۸- موتور ۲ – لنگه روئی
۱۹و۲۰- رله پارکنیگ
۲۱و۲۲- فلاشر ۲۲۰ ولت
۲۳و۲۴- ورودی برق ۲۲۰ ولت
۲۵و۲۶ – آنتن هوائی
2- راهنمای دکمه های برد جکتی ام تی
A- ورود به منوی اصلی
B-انتخاب منو / تحریک دستی
C-اضافه کردن پارمتر / تحریک اتوماتیک
D-کم کردن پارمتر ها / تنظیم اتوماتیک
Back/Learn-حرکت داخل منو سمت بالا /کد دادن
۴- راهنمای فیوز های برد جک تی ام تی
F1- فیوز ۶ آمپر
F2- فیوز ۳ آمپر
F3- فیوز ۳ آمپر
۱- کد دادن سریع ریموت – راهنمای نصب برد جک تی ام تی:
با نگه داشتن سه ثانیه دکمه learn صفحه نمایش به چرخش در می آید و با زدن یکی از دکمه های ریموت کد ان به صورت ۴ کانال ذخیره می شود.
۲- کد دادن ریموت از منو :
با دو بار زدن دکمه A وارد منو rA و با زدن دکمه B وارد منوی Ln و با زدن دکمه C گزینه های زیر برای کد دادن ریموت قابل انتخاب هستند :
LF : کد دادن ریموت ۴ کانال
LA : باز و بسته کردن درب دو لنگه و ریلی
Lb: باز و بسته کردن درب تک لنگه در حالت دو لنگه
LC : فرمان به رله ی پارکینگ
۷- راهنمای پاک کردن ریموت های ست شده در برد جکتی ام تی
جهت پاک کردن همه ی کدهای ریموت ابتدا باید توسط دکمه A وارد منوی rA شوید سپس با فشردن دکمه B منوی Er را انتخاب کنید و با فشردن دکمه C عبارت YS به معنای آیا مطمئن هستید نمایان می گردد با فشردن مجدد C کلیه ی ریموت های موجود در سیستم پاک میگردد و در حین عملیات سونسگمنت به صورت چرخان در می آید
توجه : ریموت کنترل های داخل جعبه برنامه ریزی شده اند اگر میخواهید یک ریموت را برای دو دستگاه مجزا استفاده کنید باید کد ریموت ها را پاک کنید و دکمه ها را تک تک کد دهید مثلا دکمه اول را در برد LA برنامه ریزی کنید و در برد دوم دکمه دوم را با LA برنامه ریزی کنید تا با دکمه اول برد اول و با دکمه دوم برد دوم را کنترل کنید.
۸- جدول تنظیمات راهنمای برد جکتی ام تی
سه بار دکمه A را بزنید تا به گزینه Pr برسید سپس دکمه B را بزنید حال پارمتر های زیر قابل روئیت هستند .
می توانید با زدن دکمه B به سمت پائین و با زدن دکمه Back به سمت بالا بروید.
برای خروج بدون ذخیره پارامتر ها دکمه A را بزنید و برای ذخیره پارمتر ها به گزینه SA بروید و دکمه C را بزنید .
8- بستن اضطراری (هنگام بروز خطا در چشمی ) راهنمای برد جک تی ام تی
برای بستن درب هنگامی که سنسور چشمی باز باشد یکی از دکمه یکی از دکمه های ریموت را ۳ ثانیه نگه دارید تا پیغام PH از صفحه نمایش پاک شود . سپس ۳۰ ثانیه فرصت دارید تا با زدن دکمه ریموت درب را ببندید
۱۰- وضعیت اسباب کشی راهنمای برد جک تی ام تی :
در این حالت وضعیت بسته شدن اتوماتیک در درب اتوماتیک یال موقتا غیر فعال می شود برای این منظور بعد از باز شدن درب ها فلاشر به مدت ۵ ثانیه ثابت می ماند در همین مدت شما فرصت دارید با زدن دکمه ریموت بسته شدن اتوماتیک را غیر فعال کنید .
۱۱-بلوک دیگرام تنظیمات راهنمای برد جک تی ام تی :
وضعیت D2 : تنظیمات برای دو لنگه
وضعیت D1 : برای درب های تک لنگه
وضعیت D0: برای درب های تک لنگه که به سرعت بیشتری در دور کند نیاز دارند .
همچنین برای دسترسی سریع به تنظیمات اتوماتیک می توانید دکمه D را چند ثانیه نگه دارید تا تنظیمات اتوماتیک فعال شود .
۱۲- برنامه ریزی اتوماتیک (تنظیم سریع )راهنمای برد جک تی ام تی :
برای راه اندازی اتوماتیک بازو ها ابتدا درب ها را در حالت بسته قرار دهید سپس دکمه D روی مدار فرمان را نگه دارید تا درب اوول باز شود سپس با زدن دکمه اول ریموت یا دکمه C درب آهسته باز می شود سپس با رسیدن درب به انتهعای مسیر خود ، با زدن دکمه اول ریموت یا دکمه C درب اول متوقف می شود و درب دوم باز می شود این عملیات را برای درب دوم نیز تکرار کنید و در انتها درب ها به صورت اتوماتیک بسته می شود .
۱۳- موارد استفاده این برد:
موارد استفاده این برد کنترل را می توان در برد های مختلف جک های لایف و وی تو و تمامی جک های که با برق ۲۲۰ ولت کار می کنند .
