کاتالوگ فارسی نصب جک پارکینگ ویتو V2 Gate

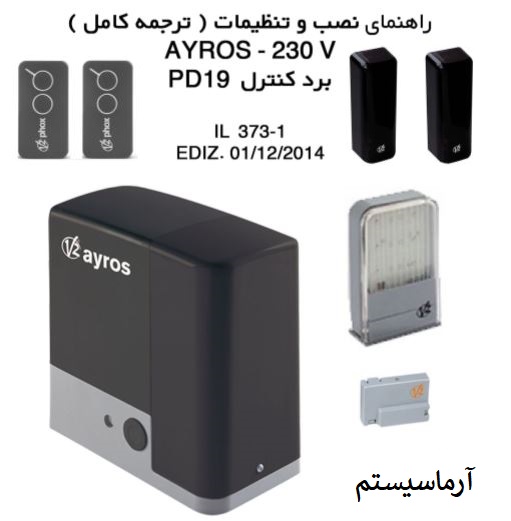

موتور ریلی ویتو آیروس 800 و 1200 کیلوگرم

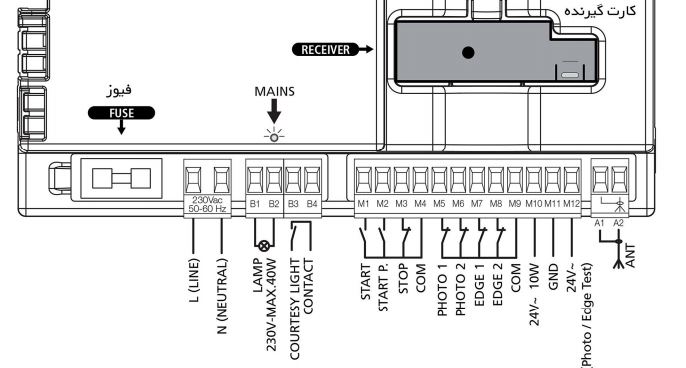

سیم بندی موتور ریلی ویتو آیروس 800 و 1200 کیلوگرم

 سیم بندی موتور ریلی ویتو آیروس 800 و 1200 کیلوگرم

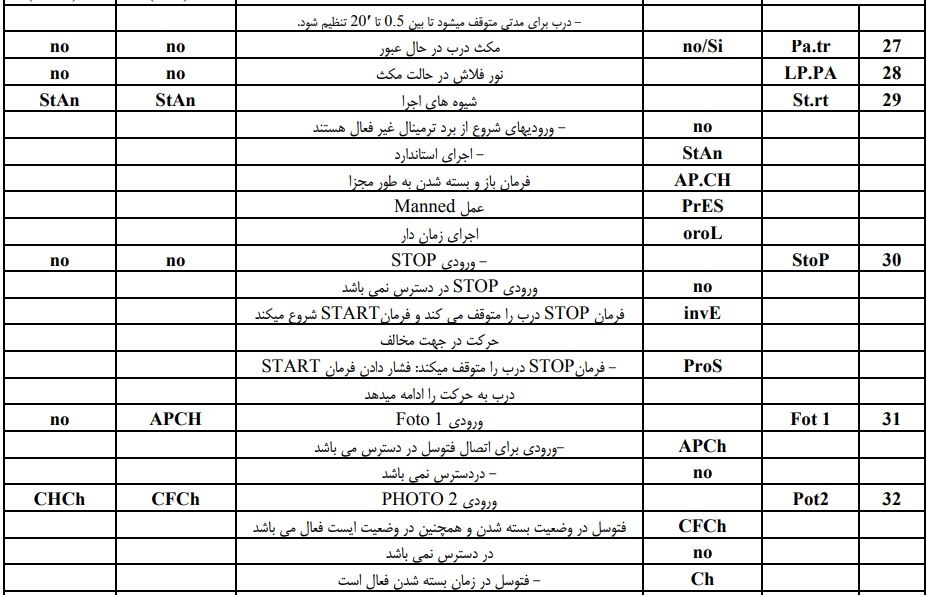

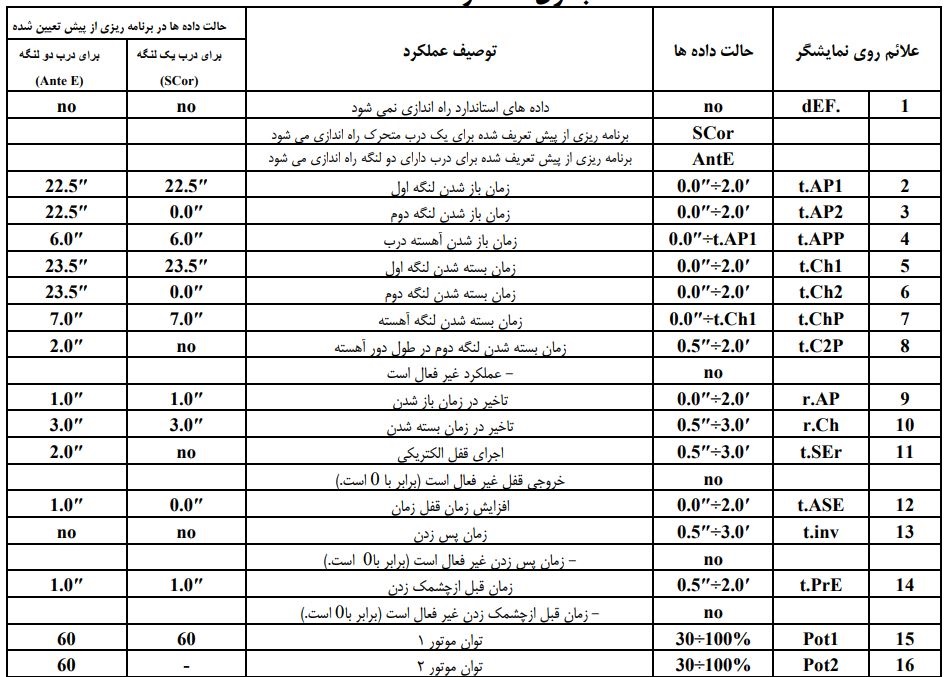

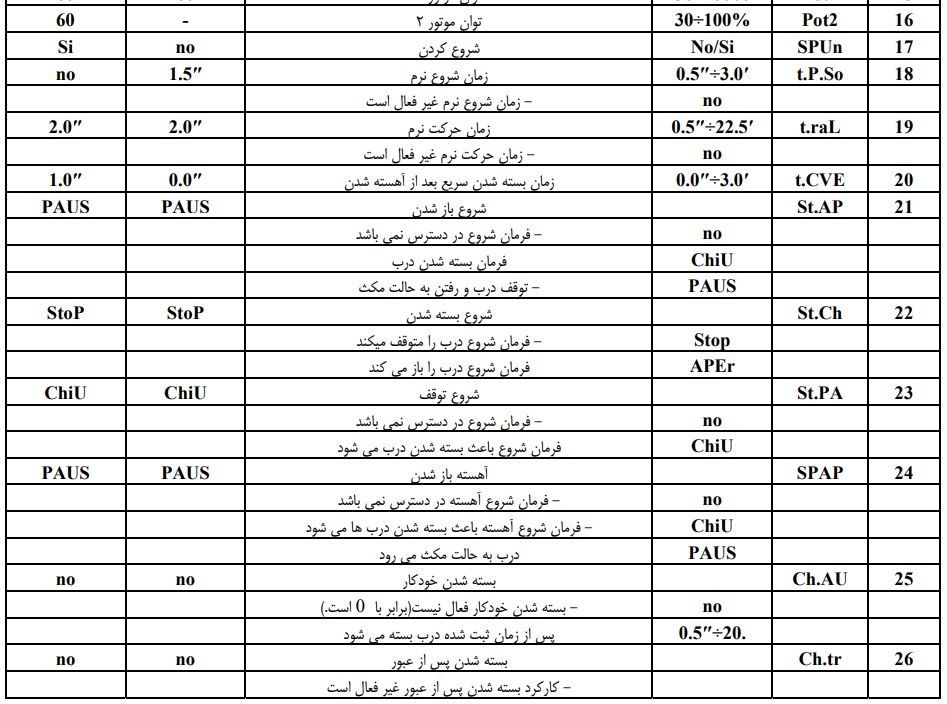

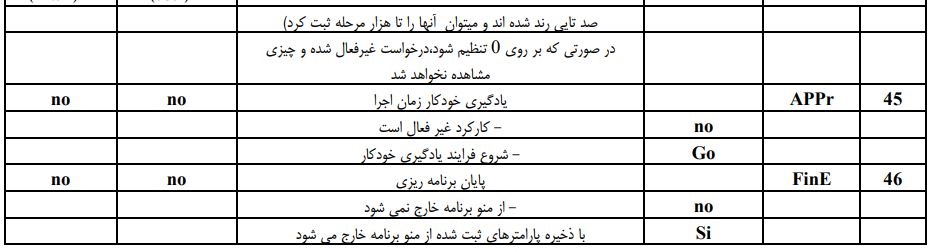

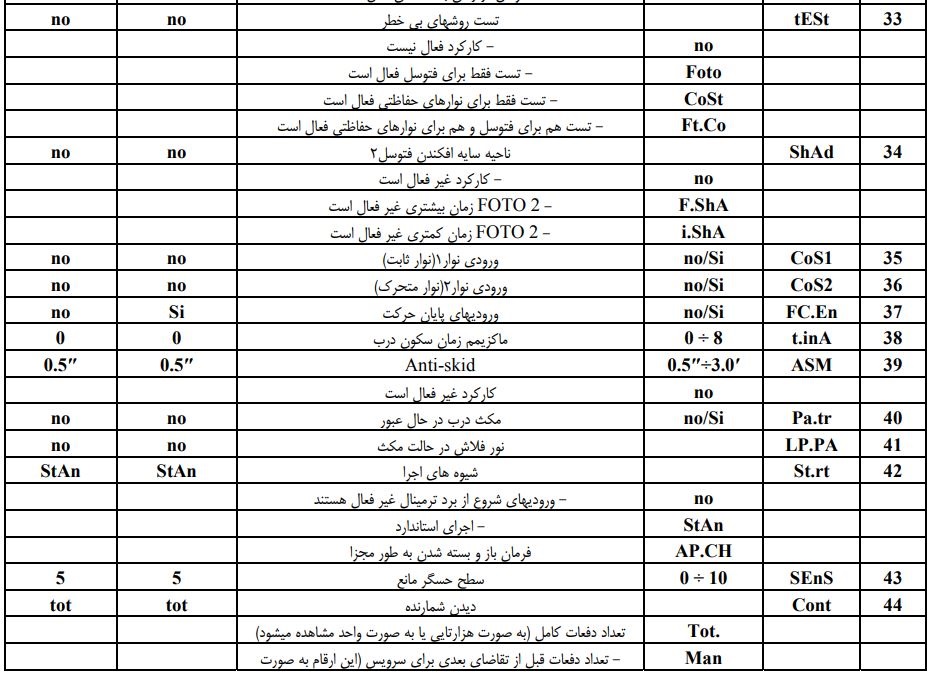

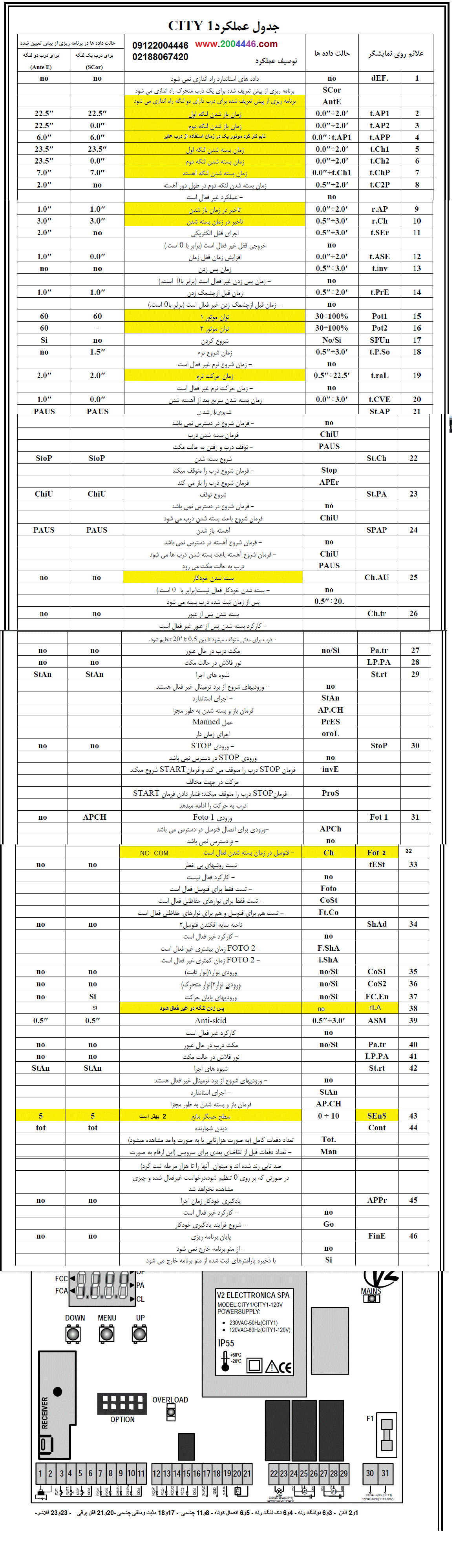

راهنمای نصب و تنظیمات موتور ریلی ویتو آیروس 800 و 1200 کیلوگرم

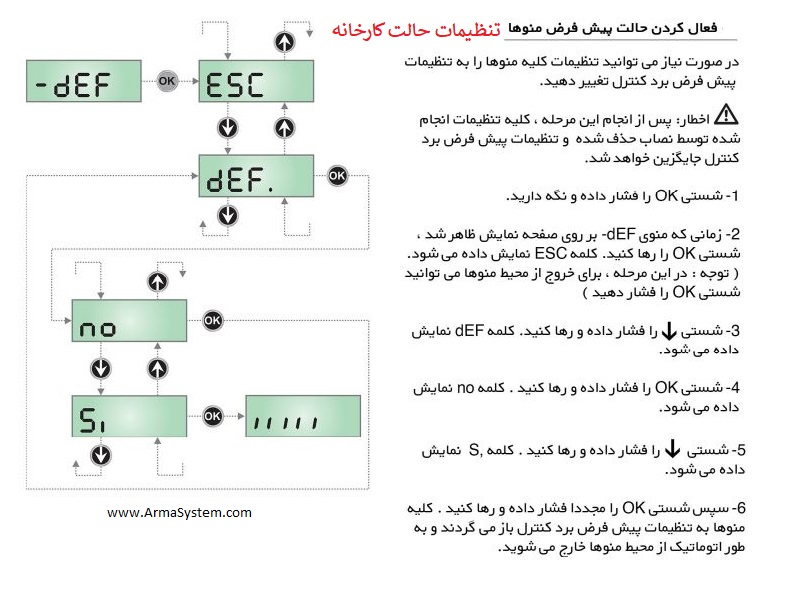

تنظیمات کارخانه ای موتور ریلی آیروس ویتو

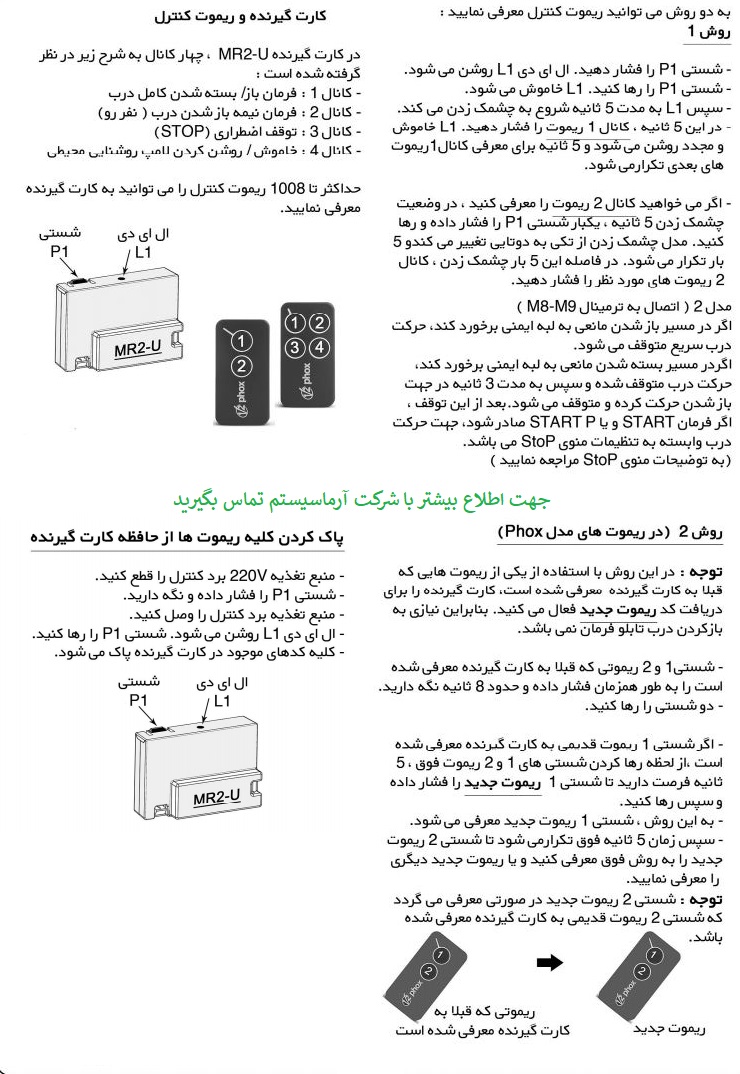

مراحل کد دادن و پاک کردن ریموت جک ویتو

مراحل کد دادن و پاک کردن ریموت جک ویتو در بالا توضیح داده شده است

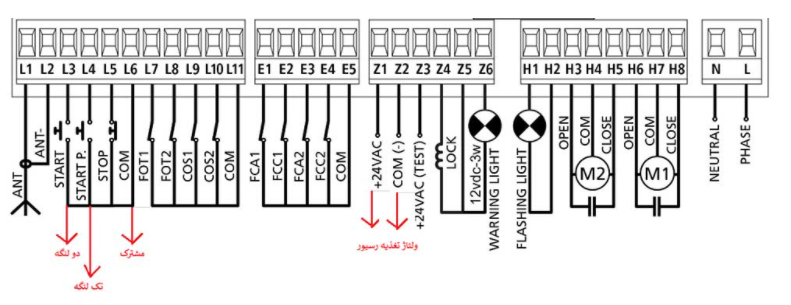

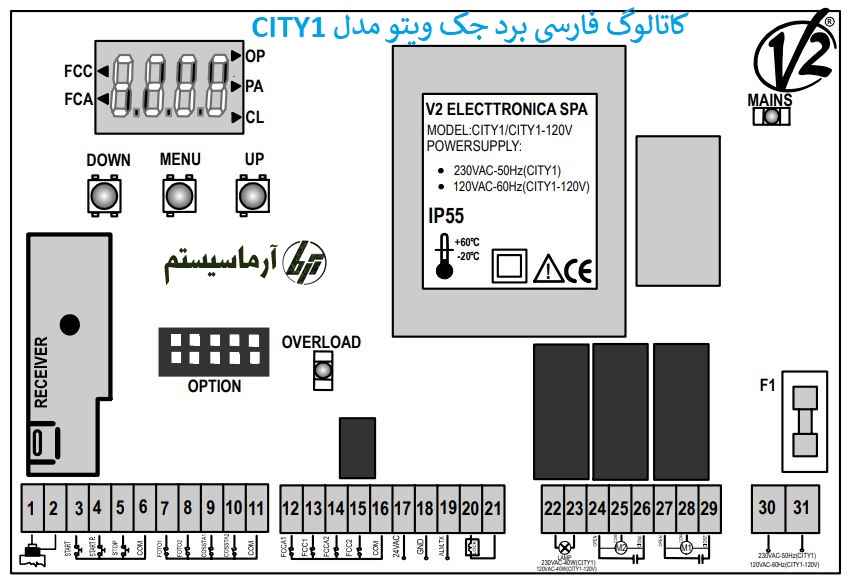

سیم بندی برد جک ویتو کالیپسو City 1

L1 & L2 آنتن دستگاه

L3 & L6 سیم های رله رسیور دولنگه

L4 & L6 سیم های رله رسیور تک لنگه

  L5 & L6 اتصال کوتاه

L7 & L11 سیم NC و COM چشم داخلی پارکینگ

L8 & L11 برای چشم بیرونی

L9 & L10 استفاده نمیشه

E1 تا E5 استفاده نمیشه

Z1 & Z2  برق 24 ولت چشمی چهار سیم و رسیور

Z3 & Z2 ولتاژ چشمی دو سیم

Z4 & Z5 قفل برقی

Z6 استفاده نمیشه

H1&H2 فلاشر 220 ولت

H3 & H4 & H5 موتور شماره دو یا درب زیر

H6 & H7 & H8 موتور شماره یک یا درب رویی

N & L برق شهر

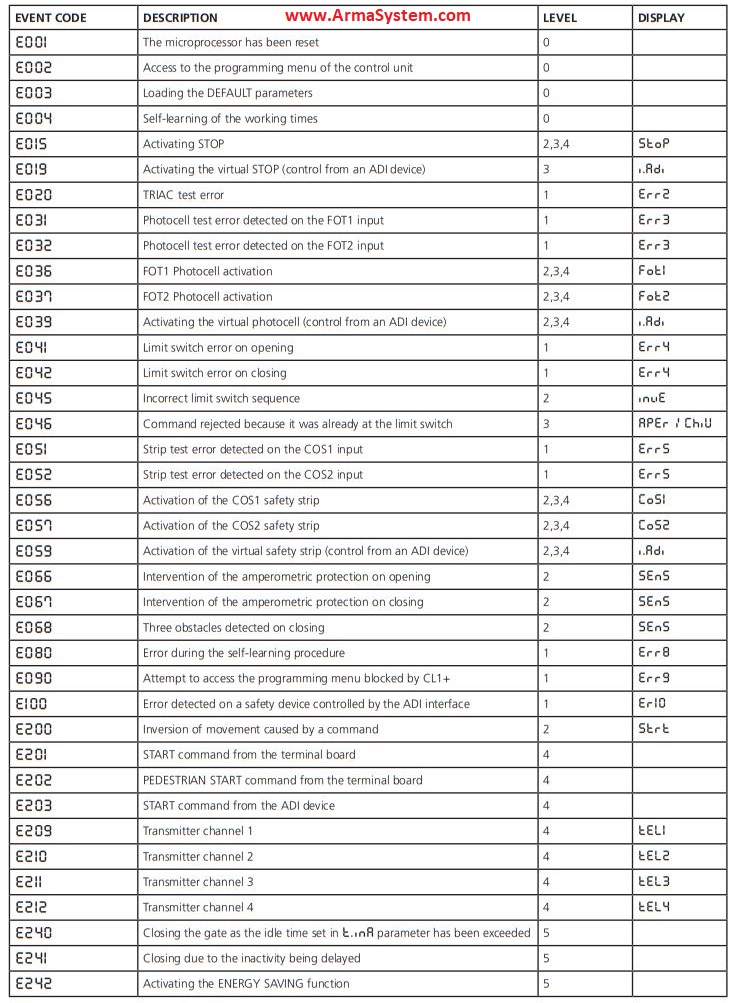

خطاهای برد کنترل جک پارکینگ ویتو کالیپسو مدل V2 City 1 EVO

Erorr V2 Calypso City 1 EVO



لینک اصلی کاتالوگ انگلیسی بردهای جک پارکینگ و موتورهای ریلی و راهبند شرکت ویتو ایتالیا کلیک کنید...
